Saiba tudo sobre o Sistema De Proteção Contra Descargas Atmosféricas (SPDA)

O Sistema de Proteção Contra Descargas Atmosféricas (SPDA) é um conjunto de técnicas e dispositivos, implementado em estruturas e edificações, que visa minimizar ou anular os efeitos diretos e indiretos de descargas atmosféricas (raios).

Verifique e monitore todos os requisitos legais que sua organização precisa cumprir, de forma simplificada e em menos tempo!

O Sistema foi desenvolvido para direcionar descargas atmosféricas de forma segura das laterais e dos topos das edificações até o solo, o que minimiza danos materiais e possíveis acidentes.

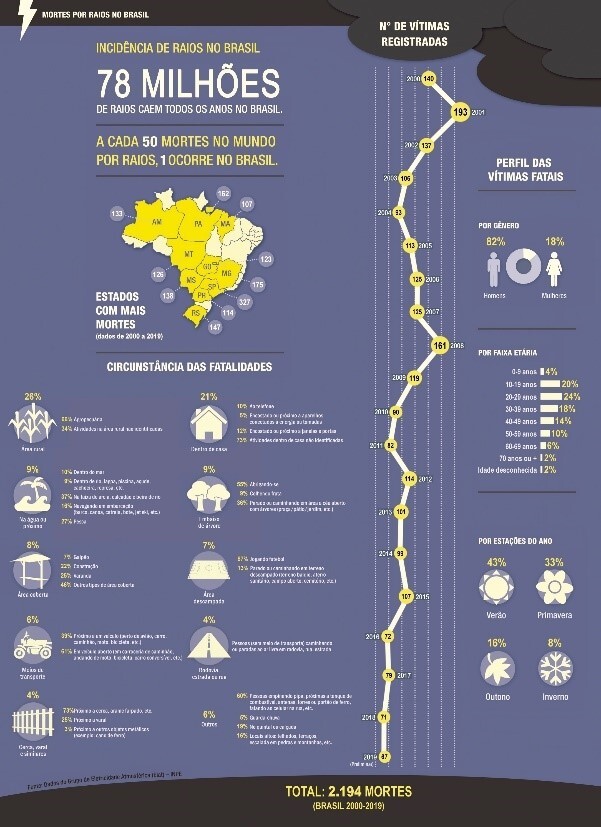

O SPDA é uma resposta às altas taxas de raios no Brasil, que registra 77,8 milhões quedas de raios por ano, responsáveis pela morte de 110 pessoas anualmente.

Confira a seguir o que é o SPDA e qual a sua finalidade. Veja também quando e quem precisa instalar e como fazer um laudo de SPDA.

O que é e para que serve o SPDA

O SPDA (Sistema de Proteção contra Descargas Atmosféricas) é um sistema de captação e direcionamento de raios – que atingem os topos e laterais das edificações – até o solo.

SPDAs mais modernos conseguem proteger áreas internas e externas das edificações, já que são projetados para interceptar raios que atingem diretamente as estruturas e seus arredores.

Seu objetivo é proteger construções e edifícios, pessoas e o meio ambiente das ações das descargas elétricas, que podem ocasionar:

• ferimentos por choque elétrico e até a morte em pessoas e animais;
• incêndios;
• trincas e deterioração nas edificações;
• falhas e até a perda definitiva de produtos eletrônicos.

Quem precisa instalar um SPDA?

Ter um SPDA é uma exigência comumente feita pelo Corpo de Bombeiros, como parte do Processo de Segurança Contra Incêndio e Pânico (PSCIP), para garantir que as empresas estão de acordo com os parâmetros de segurança definidos por algumas normas e legislações.

Saiba se sua organização precisa instalar um SPDA com ajuda do sistema GreenLegis

Essa obrigatoriedade é regulamentada por diversos mecanismos legais (federais, estaduais e municipais) e cada organização deve verificar qual norma é aplicável a ela.

Alguns exemplos de normas que exigem um SPDA são:

Âmbito Federal:

• Federal – NR 18 (Para canteiros de obras) (Item 18.6.18);
• Federal – Normas Reguladoras de Mineração – NRM 15 (Para mineradoras) (Item 15.1.5);

Âmbito Estadual

• Mato Grosso do Sul – Lei Estadual 4.335, de 10/04/2013 (Art.20);
• Ceará – Norma Técnica CBM – CE 01, de 2008 (item 4.5.11);
• São Paulo – Decreto Estadual 63.911, de 10/12/2018 (Art. 25);
• Pernambuco – Decreto Estadual 19.644, de 13/03/1997 (Art. 251);
• Amazonas – Decreto Estadual 24.054, de 01/03/2004 (Art. 19);

• Maranhão – Norma Técnica CBMMA 01, de 1997 (Item 3.4.6);
• Bahia – Decreto Estadual 16.302, de 27/08/2015 (Anexo Único);
• Sergipe – Portaria CBMSE 50, de 03/04/2014 (Art. 1º);
• Rio de Janeiro – Decreto Estadual 42, de 17/12/2018 (Anexos);

Âmbito Municipal

• São Paulo – Lei Municipal 13.214, de 22/11/2001 (Art. 1º);
• Campinas – Lei Municipal 3.627, de 17/11/1967 (Art. 1º);
• Curitiba – Lei Municipal 11.095, de 21/07/2004 (Art. 150);

Os critérios de exigência para o SPDA podem variar de acordo com o Estado, mas comumente as legislações exigem o referido sistema para:

• edificações e estabelecimentos industriais ou comerciais com mais de 1.500m² de área construída;
• toda e qualquer edificação com mais de 30m, (trinta metros) de altura;
• áreas destinadas a depósitos de explosivos ou inflamáveis;
• edificações situadas em áreas com elevado índice de descarga atmosférica;
• subestações de energia.

Importante ressaltar que o Corpo de Bombeiros poderá exigir o SPDA para outros casos além dos elencados acima, quando a periculosidade da edificação o justificar.

Outra exigência é que todo estabelecimento com potência instalada superior a 75 kW deve possuir Prontuário de Instalações Elétricas, no qual conste, entre outras exigências:

• documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos, conforme item 10.2.4 “b” da NR 10 – SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE.

Também existe a exigência do SPDA para todos processos ou equipamentos suscetíveis de gerar ou acumular eletricidade estática, conforme a exigência do item 10.9.3 da NR 10 – SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE.

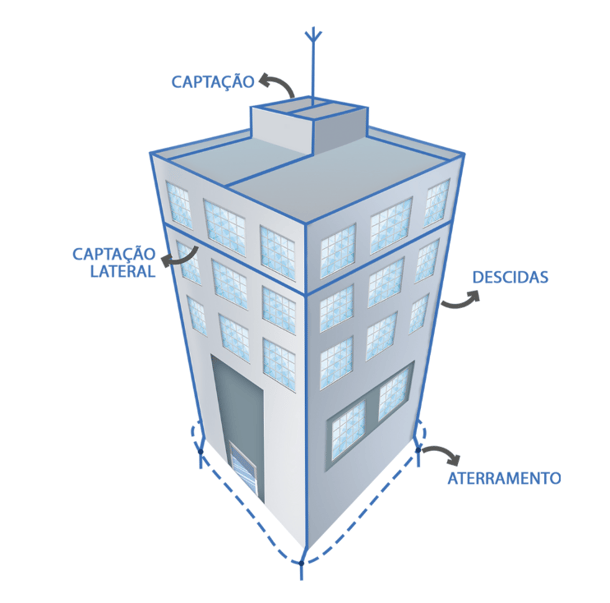

Quais são elementos que compõem um SPDA?

O SPDA é composto por três componentes:

• subsistemas de captação (superior e lateral): capta as descargas atmosféricas;
• descidas: conduz as descargas atmosféricas até o solo;
• aterramento: dissipa as descargas atmosféricas pelo solo.

O que é e como fazer o Laudo de SPDA?

As construções que possuem um SPDA devem também contar com um Laudo Técnico de SPDA, documento que registram informações sobre inspeções, verificações, constituição e demais itens que são exigidos por Lei.

O Laudo deve ser feito conforme as diretrizes contidas na NBR 5419 em suas quatro partes, devendo ser projeto e instalado por profissionais habilitados e capacitados para o desenvolvimento dessas atividades, conforme item 4.2 da NBR 5419-3.

O SPDA deve ser submetido a inspeções periódicas, conforme item 9.3 da NBR 5419-4, para verificar se todo o projeto está em conformidade com a referida NBR, bem como se estão em boas condições.

A realização de inspeções periódicas é de suma importância para identificar as deteriorações e falhas existes no SPDA.

A periodicidade de realização das inspeções do SPDA deve seguir o que é apontado pelos itens 9.3.1.2 e 9.3.1.3 da NBR 5419-4, e observar os procedimentos descritos no item 9.3.2 e seus subitens da mesma NBR.
